本專欄的上一篇文章“場站數字化避坑指南”中提到，場站數字化實施所遇到的“坑”中，其中一個是：傳感器協議種類多且復雜，會導致系統架構復雜，最終系統難以實現、BUG多、工期長。想避免這種問題，需要抽象一個高內聚、低耦合、易于擴展和維護的數據采集架構。今天，本文就來聊一下，什么是一個合理的數據采集架構。
首先插播一個廣告：三三是一個開源的物聯網平臺，代碼可以商用而無限制，歡迎訪問www.sansaniot.com，或加入技術交流QQ群：623123566
什么是數據采集架構
數據采集架構的組成部分
我們從架構的最下層開始，看看數據采集架構應該包含哪些組成部分。
物理設備
數據采集的對象，比如傳感器、PLC、控制器、機床、智能燈/鎖/開關等各種IOT設備。
設備協議
物理設備傳輸數據的協議，比如工業上的Modbus、西門子S7、OPCUA；電力領域的DL/T645、IEC104；水利的SL651；視頻傳輸?shù)膰鴺?biāo)協議GB28181。
網關
網關的含義特別雜，比如DTU、WiFi路由器都被叫做網關；工業中各種協議轉換的盒子，被叫做網關；有的電腦部署了一個代理軟件，也被叫做網關。究其根本，網關的本質就是做協議轉換，從最底層的物理層協議到最上層的應用層協議，各種網關不過是對應在協議棧的不同層上做轉換。比如工業數采網關實現的是工業協議到平臺協議的轉換；WiFi路由器實現的是WiFi到以太網的轉換。
連接
負責將物理設備的數據通過網絡傳輸?shù)缴蠈榆浖脚_，它可能包括各種通信技術，如以太網、Wi-Fi、藍牙、Zigbee、LTE、5G等。
IOT平臺
物聯網平臺負責將設備數據收集上來、處理和存儲。而為了適配不同的設備協議，IOT平臺需要在架構上進行合理的抽象，一般都會抽象出設備、網關、產品這幾種對象，以及制定物模型、平臺協議作為設備模型、接入設備的標準通信協議。
三三物聯網平臺的數據采集架構
三三在沿用一般IOT平臺的基本抽象（設備、網關、產品）的基礎上，有著自己獨特的創新，真正將數據采集架構做到了簡潔和優美，能夠非常方便的擴展各種設備接入方式。比如三三將軟網關和硬網關的做了很好的統一，對三三而言，軟網關和硬網關甚至可以相互轉換，比如你將軟網關部署到了盒子里，它就變成了硬網關。
|
概念 |
釋義 |
|
產品 |
產品是一類同類設備的統稱，它表示一個抽象的設備模型。比如“溫濕度傳感器”就是一個產品,它定義了溫濕度傳感器的屬性、功能等通用信息。 |
|
設備 |
設備對應現實生活中的一個實體設備，它可以單獨創建和存在，也可以屬于某個產品（繼承該產品定義的屬性、功能等信息）。比如機房里的一個具體的溫濕度傳感器就是一個設備，它屬于 “溫濕度傳感器”這個產品。 |
|
網關 |
網關分為軟網關、網關，軟網關是運行在平臺的一個網關進程，網關是我們常見的硬件網關。網關的作用是，有的設備不具備與平臺直接通信的能力，需要借助網關連接到平臺。比如串口設備需要先連接到網關，才能與平臺通訊；比如 HTTP協議的設備，需要對接到軟網關，才能將自己的HTTP協議轉換為三三協議。 |
|
規則 引擎 |
規則引擎是物聯網平臺的一個重要組件，它通過可視化的方式創建規則，實現設備數據的計算、轉換和設備之間的數據聯動。 |
|
物模型 |
物，最初的什么都沒有，然后誕生了一些屬性，有了這些屬性我們才能感知這個物，屬性越來越多所以庸俗的被分為了四類：屬性信息、變量模型、控制功能、配置參數。物模型用來描述物的信息和能力。 |
|
設備 快照 |
設備快照是當前設備所處狀態的完整表達，它包括json格式的Profile：即設備屬性、變量、控制、配置等的完整信息；以及schema，即定義Profile的元數據。 |
三三物聯網平臺接入設備示例
正是由于三三簡潔的數據采集架構，基于三三開源物聯網平臺，眾多開發者已經輕松擴展適配了數百種設備，以下是一些示例：

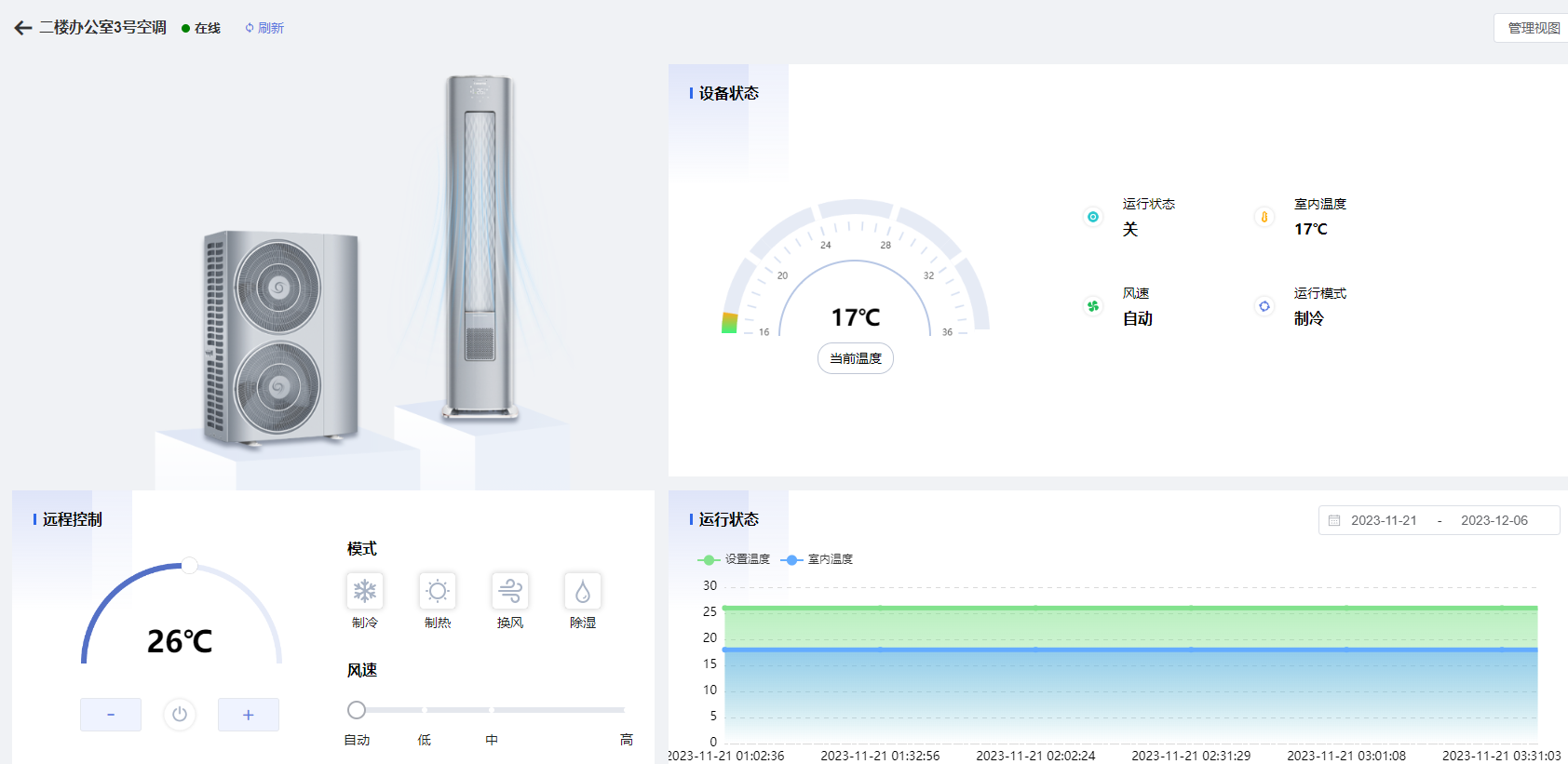

空調:

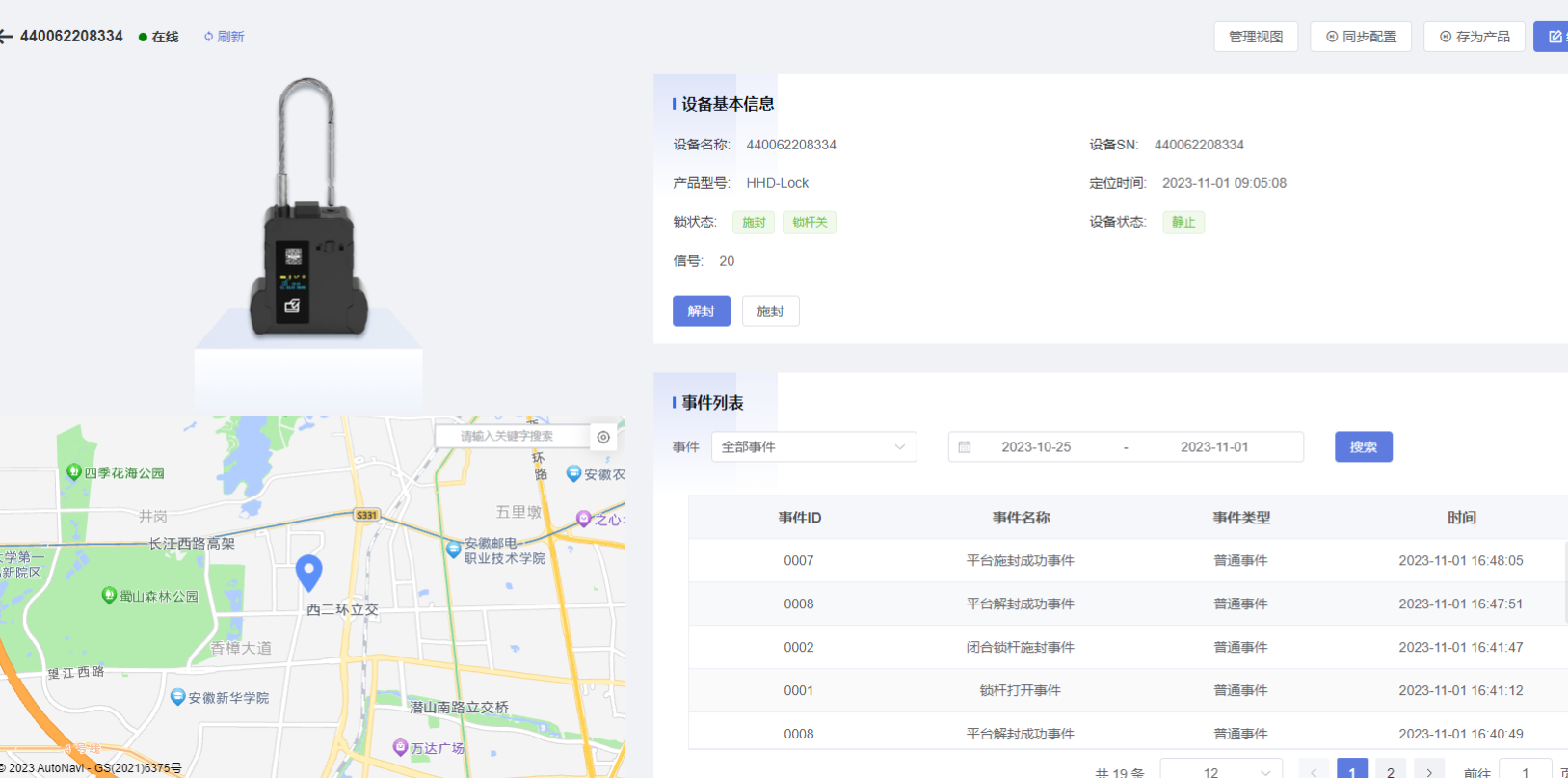

智能鎖:

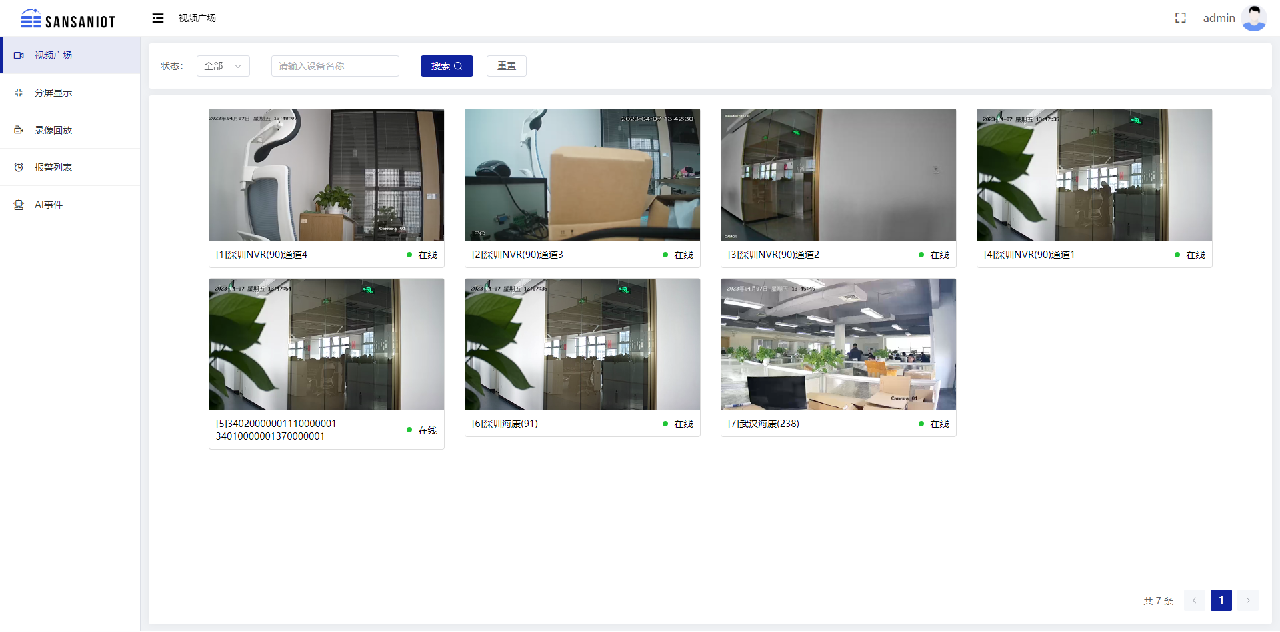

攝像頭:

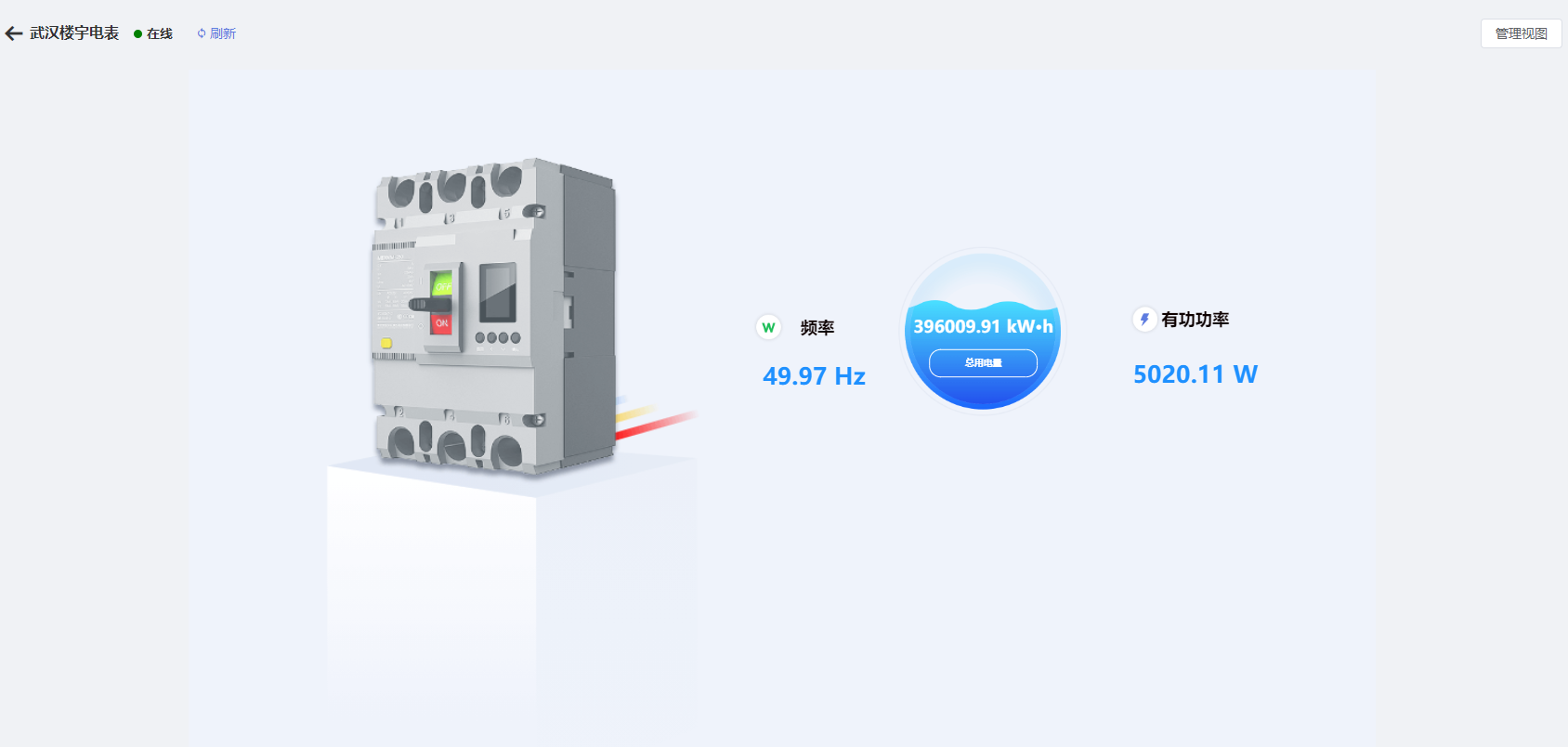

電表:
本文到這里就結束了，歡迎您也作為開發者，使用三三開源物聯網平臺接入您自己的設備，搭建屬于您自己的物聯網應用。
