系統功能

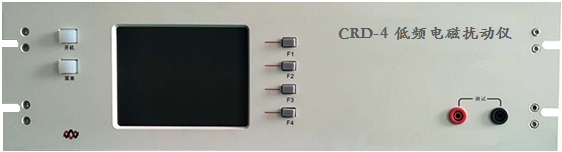

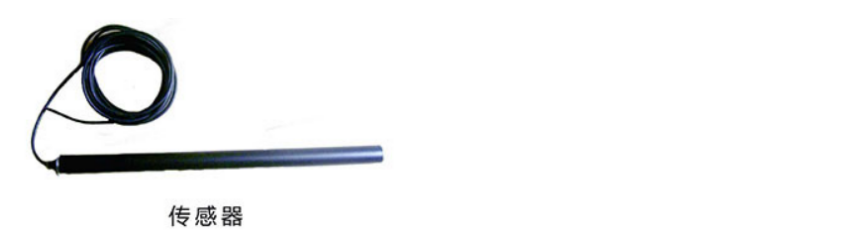

產品圖片



工作原理

DPDC系列設備觀測的物理量是空間低頻電磁場的磁場分量。

儀器的工作原理：根據電磁感應定律有

其中，Vi是線圈感應電壓  n為線圈匝數

標定采用實驗室精確標定與現場粗略標定相結合的方式，在實驗室采用外置的磁場發生裝置，信號更加平穩，在傳感器內部設計有一組標定的線圈，標定時在該線圈上加上期望的激勵信號，即可產生對應的輸出。同時，在主機箱內也備有一塊信號源板，這是一個精密程控信號發生器，在現場或遠程通過操控軟件將其打開，以檢驗設備的狀態。



功能特點

◆ 安裝方式靈活，可填埋，可懸吊

◆ 完全符合地震局入庫格式

◆ 支持十五地震前兆臺網通信技術規程

◆ 支持遠程更新維護程序功能

◆ 標定采用外置的磁場發生裝置，信號更加平穩

◆ 合理頻段的選取，盡量排除已知的干擾，使觀測設備采集的數據盡量接近研究的目標

◆ 異常判定簡單。用分鐘值判斷異常，數據高于平時北京數值很多判別為異常





儀器性能指標

◆ 觀測頻率：0.1～10赫茲

◆ 靈敏度：20uV/nT（傳感器）

◆ 觀測通道：為垂直、南北、東西三道

◆ 儀器傳感器安裝方式：可填埋，可懸吊

◆ 儀器傳感器具有標定功能，配置不少于50米電纜線

◆ 采集器分辨率：24位

◆ 采集速率：50次/秒/通道

◆ 數據產出：原始值50次/秒/通道、分鐘值

◆ 協議：TCP/IP協議

◆ 支持十五地震前兆臺網通信技術規程

◆ 支持WEB方式訪問管理儀器

◆ 支持網絡校時功能，時鐘精準度≤1s/d

◆ 支持FTP方式訪問管理儀器

◆ 支持遠程更新程序功能

◆ 主機機箱能夠安裝在19"標準機柜內

典型應用

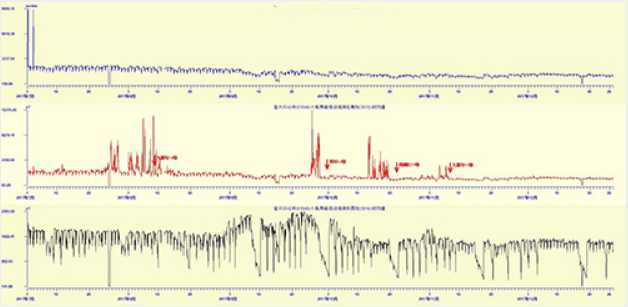

應用情況

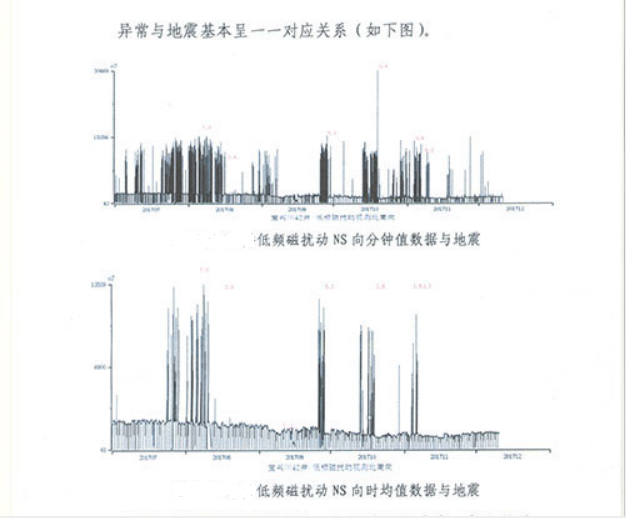

某地異常與地震基本呈現一一對應關系（如下圖）
