穩定傳輸，輕松實現大規模組網

● 適應各類高/低溫、高濕度、高干擾等惡劣環境

● 支持GSM/GPRS網絡

多種接口選擇，兼容所有串口下位機

支持TTL/RS-232/RS-422/RS-485任意一種

TTL

RS-422

RS-232/RS-485

支持心跳包監測，運維效率更高、成本更低

透明鏈路下可自定義注冊包、心跳包、注銷包

通過宏電DDP協議可實現數據傳輸、遠程參數配置、重啟動控制

工業級品質，7×24h穩定傳輸

● 產品器件均由知名供應商提供，品質可靠

● 采用工業級設計，通過EMC四級測試，確保傳輸穩定性

科學的外觀設計，體積小而輕巧，無安裝空間要求

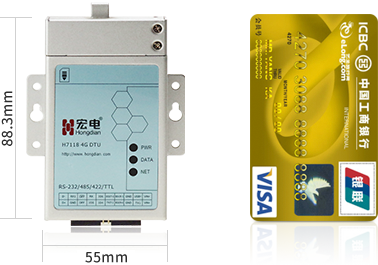

產品體積小至83.5x47x17.5mm，重僅150g，輕松實現各種環境的快速安裝

產品采用科學、人性化的外觀設計，安裝支架與外殼一體化，大大提高項目現場的安裝效率

M2M云平臺管理實現業務規?；?、集中化管理

● 設備故障告警，提升偏遠地區設備在線率

● 支持SIM卡管理，無需固定IP，提升規?；芾砟芰?/p>

● 遠程升級，故障自恢復，確保傳輸管道通暢

● 多重加密技術，確保通信鏈路數據安全

● 設備遠程管理、維護，降低運維成本，提升效率

● 支持網管功能，流量可控，可管，降低運維成本

● 自動生成業務統計報表，為運營決策提供有力依據



手機微信平臺同步管理，隨時掌控

通過手機微信平臺，隨時隨地輕松掌控網絡和設備狀態，在線升級、遠程管理等。





技術規格

硬件規格

規格說明

備注

網絡

支持網絡

4G全網通，5G可選

設備接口

天線接口

MMCX陰頭

SIM卡

1.8V/3.0V

串行數據口

RS-232/RS-485/RS-422/TTL

串行數據速率

標準300～115200bps（可配）

功能特性

云管理平臺

支持宏電Wedora平臺批量設備管理

多通信協議

宏電特有的DDP協議，保證數據鏈通暢

支持宏電RDP和WMMP協議，滿足下位機和平臺設備交互管理

多工作模式

設備加電自動上線，掉線自動恢復

休眠中數據、語音、短信喚醒上線

下位機指令控制按需上、下線

數據環回測試

多通道通信

支持4個數據中心同時通信

支持主備數據中心互為備份通信

每個數據中心通信方式可單獨定義

參數配置遠程管理

數據中心服務器遠程配置

短信遠程配置

Wedora平臺遠程配置

供電電源

工作電壓

+5V～+36VDC

功耗

空閑時平均功耗

約25mA@+12VDC

功耗因網絡制式及環境不同會有所變化

工作時平均功耗

約100mA@+12VDC

物理特性

尺寸

88.3mm×55mm×22mm

重量

135g

工作環境溫度

-30℃～+70℃

存儲溫度

-40℃～+85℃

相對濕度

95%（無凝結）



軟件功能

功能分類

功能說明

網絡通訊

撥號聯網

支持上電自動撥號

支持按需撥號、定時上下線

支持APN/VPDN專網傳輸方式.

支持CHAP、PAP認證

通道功能

支持1~5個通道中心

支持多中心、主備中心方式通訊

支持SMS（短信）傳輸方式

支持云管理通道，滿足遠程統一批量管理需求

支持自定義注冊包、心跳包、串口數據分包

通訊協議

內嵌TCP/IP協議棧

支持IP/ICMP/PPP協議

支持TCP/UDP通訊方式，支持?jǐn)?shù)據透明傳輸

支持TCP Server (服務器)模式

支持宏電DDP協議，宏電RDP (下位機配置管理)協議

支持DNS解析

支持MQTT協議

支持DDP協議，對數據進行封裝

配置管理

配置

支持一體化工具盒本地配置，支持配置導入、導出功能

支持宏電Wedora設備云平臺遠程管理配置

支持手機SMS (短信)遠程配置

升級

支持本地串口升級、遠程云管理升級、遠程FTP升級等多種升級方式

調試

支持打印日志分級控制，支持中文日志

支持多串口獨立工作，DEBUG調試不影響數據串口






產品選型
編號 類型 特點
01 H7118C 支持4G:800/1900MHz
RS232
02 H7118S 支持4G:800/1900MHz
RS485
03 H7118D 支持4G:800/1900MHz
TTL
04 H7118F 支持4G:800/1900MHz
RS422




相關解決方案
污染源在線監控解決方案
實現污染源在線監測系統的開發與建設,對重點污染源進行連續實時監測。

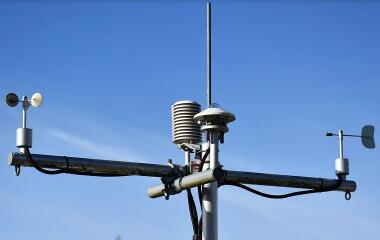

自動氣象站無線聯網解決方案
