工業智能網關/CPE
遠程運維，無需到現場做維護，達到時間和人力的合理利用。
行業典范之作
支持透?jìng)?，高效安全的?shù)據傳輸方式
● 支持RTU與DSC透明數據傳輸
● 支持宏電DDP傳輸協議，配合DDP協議開發包簡化開發難度
● 通過宏電DDP協議可實現數據傳輸、遠程參數配置、重啟動控制
● 支持串口AT協議，可在運行過程中切換到AT狀態，進行參配置、重啟控制式
支持短信通信，輕松遠程告警、控制，提升運營效率
● 支持TCP/UDP/短信三種通信方式
● 短信支持7bit、8bit、UCS2編碼，可以進行中文短信收發
● 短信號碼支持國際區號及本地號碼
支持專網接入，數據傳輸更安全
● 支持移動運營商的APN專網
● DSC尋址方式支持固定IP地址和域名
● 支持獲取移動專網的指定IP
M2M云平臺管理，足不出戶，遠程故障診斷、維護、升級
● 設備故障告警，提升偏遠地區設備在線率
● 支持SIM卡管理，無需固定IP，提升規?；芾砟芰?/p>
● 遠程升級，故障自恢復，確保傳輸管道通暢
● 多重加密技術，確保通信鏈路數據安全
● 設備遠程管理、維護，降低運維成本，提升效率
● 支持網管功能，流量可控，可管，降低運維成本
● 自動生成業務統計報表，為運營決策提供有力依據
多種接口選擇，兼容所有串口下位機
支持TTL/RS-232/RS-422/RS-485任意一種
TTL
RS-422
RS-232/RS-485
工業級品質，7×24h穩定傳輸
● 產品器件均由知名供應商提供，品質可靠
● 采用工業級設計，通過EMC四級測試，確保傳輸穩定性
技術規格
|
硬件規格 |
規格說明 |
備注 |
|
|

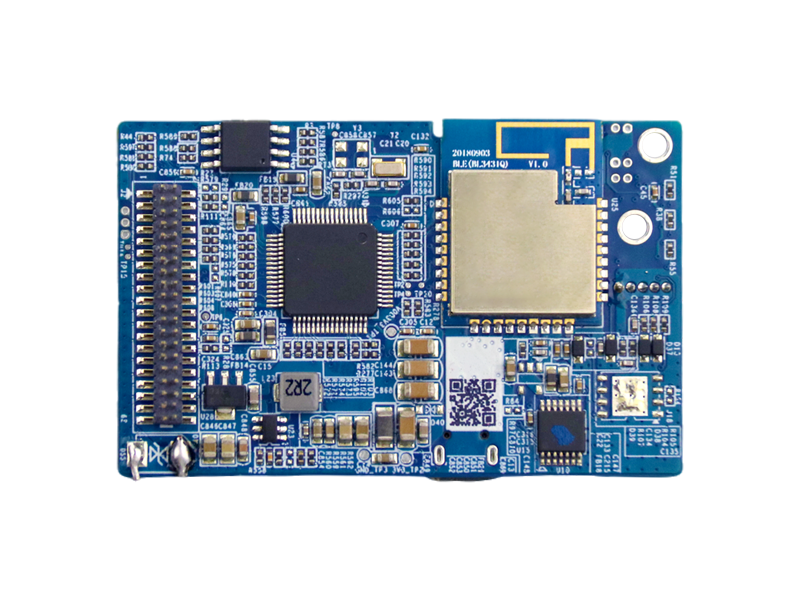

產品名稱 |
H7118LE |
|
|
|
網絡制式 |
4G |
LTE-FDD B1/B3/B5/B8 LTE-TDD B34/B38/B39/B40/B41 |
|
|
GNSS |
GPS/GLONASS/北斗 |
||
|
接口 |
天線接口 |
IPX 天線扣 |
ANT1：4G天線 ANT2：GPS無源天線 |
|
SIM卡 |
1.8V/3.0V |
Micro小卡 |
|
|
ESIM卡 |
支持 |
|
|
|
串行數據口 |
TTL |
電平3V3 |
|
|
串口1 |
標準300～115200bps（可配） |
|
|
|
串口2 |
標準300～115200bps（可配） |
|
|
|
USB |
MICRO USB |
|
|
|
SWD接口 |
|
||
|
藍牙 |
BLE 5.2 |
|
|
|
接口端子 |
2×20pin，1.27mm間距排針 |
|
|
|
工作電壓 |
+3.6V～+5.2V DC |
|
|
|
功耗 |
工作時平均功耗 |
約35mA@5V DC |
撥號在線、數據收發時 |
|
空閑時平均功耗 |
約25mA@5V DC |
無數據收發 |
|
|
休眠（保持聯網） |
約4.5mA@5V DC |
保持TCP長連接，支持串口喚醒、modem喚醒 |
|
|
深度休眠 |
約600uA@5V DC |
支持串口喚醒、關閉藍牙及modem |
|
|
重量 |
約15g |
|
|
|
尺寸（含排針高度） |
長×寬×高：60×38×10.5 |
|
|
|
工作環境溫度 |
-30℃～+70℃ |
|
|
|
擴展溫度 |
-40℃～+80℃ |
|
|
|
存儲溫度 |
-40℃～+85℃ |
|
|
|
相對濕度 |
≤95%（無凝結） |
|
|
|
軟件功能 |
功能分類 |
功能說明 |
|
網絡通訊 |
撥號聯網 |
支持上電自動撥號 支持按需撥號、定時上下線 支持APN/VPDN專網傳輸方式. 支持CHAP、PAP認證 |
|
通道功能 |
支持1~5個通道中心 支持多中心、主備中心方式通訊 支持SMS（短信）傳輸方式 支持云管理通道，滿足遠程統一批量管理需求 支持自定義注冊包、心跳包、串口數據分包 |
|
|
通訊協議 |
內嵌TCP/IP協議棧 支持IP/ICMP/PPP協議 支持TCP/UDP通訊方式，支持?jǐn)?shù)據透明傳輸 支持TCP Server (服務器)模式 支持宏電DDP協議，宏電RDP (下位機配置管理)協議 支持DNS解析 支持MQTT協議 支持DDP協議，對數據進行封裝 |
|
|
配置管理 |
配置 |
支持一體化工具盒本地配置，支持配置導入、導出功能 支持宏電Wedora設備云平臺遠程管理配置 支持手機SMS (短信)遠程配置 |
|
升級 |
支持本地串口升級、遠程云管理升級、遠程FTP升級等多種升級方式 |
|
|
調試 |
支持打印日志分級控制，支持中文日志 支持多串口獨立工作，DEBUG調試不影響數據串口 |
相關解決方案

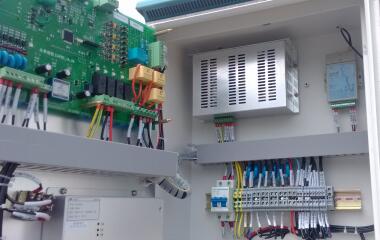

隨時查詢油井運行參數，并實現參數遠傳和數據資源共享。
根據每個點的業務特點，提供可靈活配置業務內容及數量的設備。
