工業智能網關/CPE
電力專用
專?電?緩啟動電路，數據/配置業務分離；
支持1.8G電力專網；
支持IEC101/104電力規約，支持TCP/UDP協議；
符合電科院檢測標準認證；
易于集成
嵌入式設計，體積小，方便對接客戶設備
可靠組網永遠在線
支持APN、VPN、無線專網等多種組網方式；
內置開門狗，運行故障自恢復，7x24小時穩定運行；
多數據中心同步傳輸
支持雙數據中心備份傳輸及多數據中心同步傳輸，方便各級管理部門獲取數據，實現高效管理
工業級品質
全工業級芯片設計，寬溫寬壓，確保惡劣無人值守現場穩定運行；
超低功耗，遠低業內指標，方便取電困難的工業現場；
采用PVC塑料外殼，IP30防護等級；
設備遠程維護
支持本地串口配置、升級；
支持宏電DTU工具，利用TCP/IP通道進行遠程配置、升級；
支持宏電Wedora云平臺批量操作，集中管理;
技術規格
|
硬件規格 |
規格說明 |
備注 |
|
|
產品名稱 |

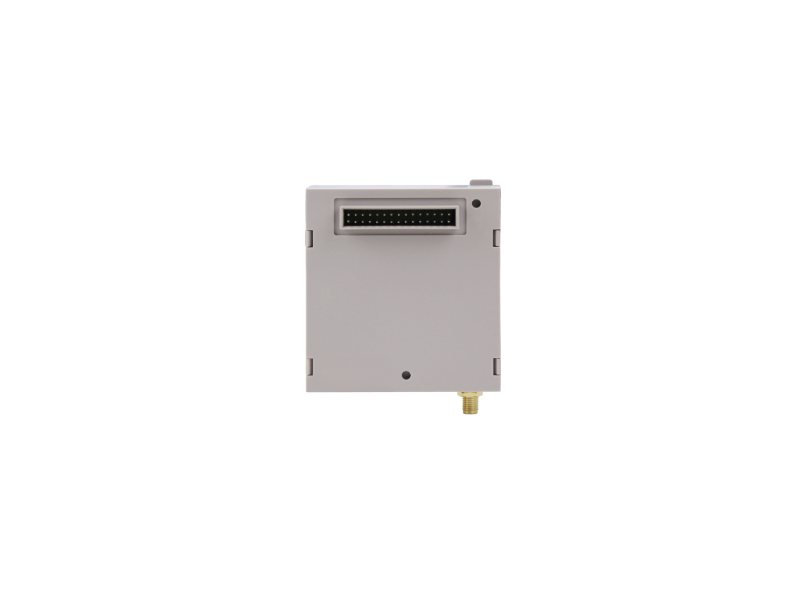

H7710R |
|
|
|
網絡制式 |
2G/3G/4G/5G |
可選支持5G，需要指定 |
|
|
1.8G電力專網 |
適用于江蘇LTE 1.8G（1785~1805MHz）電力專網 |
||
|
接口 |
GPS天線接口（可選） |
1*SMA母頭 |
GPS/GLONASS/BDS 定位精度：2.5~5m |
|
4G天線接口 |
1*SMA母頭 |
|
|
|
5G天線接口（可選） |
3*SMA母頭 |
|
|
|
SIM卡 |
1.8V/3.0V |
mini SIM，翻蓋式 |
|
|
數據串口 |
TTL（3.3V電壓域），可選RS232 |
默認115200bps |
|
|
網口 |
1*LAN（RJ45） |
10/100Mbps自適應 |
|
|
1*LAN（間距2.54mm 插針） |
10/100Mbps自適應 |
||
|
用戶接口 |
2*15pin，間距2.54mm 插針 |
詳見表3-3接口說明 |
|
|
工作電壓 |
+3.8V～+4.2V DC |
推薦DC4V |
|
|
功耗 |
5G最大功耗(峰值) |
約3000mA@4V DC |
5G瞬時峰值功耗 |
|
5G最大功耗(平均值) |
約900mA@4V DC |
5G大負載功耗 |
|
|
5G空閑功耗(平均值) |
約500mA@4V DC |
5G聯網不發數據 |
|
|
4G最大功耗(峰值) |
約1000mA@4V DC |
4G瞬時峰值功耗 |
|
|
4G最大功耗(平均值) |
約500mA@4V DC |
4G大負載功耗 |
|
|
4G空閑功耗(平均值) |
約350mA@4V DC |
4G聯網不發數據 |
|
|
重量 |
約90g |
|
|
|
尺寸 |
75.9x69x37.7mm |
不包含配件 |
|
|
工作環境溫度 |
-30℃～+70℃ |
|
|
|
擴展溫度 |
-40℃～+80℃ |
|
|
|
存儲溫度 |
-40℃～+95℃ |
|
|
|
軟件規格 |
規格說明 |
備注 |
|
網絡通訊 |
撥號聯網 |
支持上電自動快速撥號 支持按需撥號、定時上下線 |
|
支持APN/VPDN專網傳輸方式 支持CHAP、PAP等認證方式 |
||
|
網絡協議 |
內嵌TCP/IP協議棧 支持IP/ICMP/PPP協議 支持TCP/UDP/DDP協議，支持?jǐn)?shù)據透明傳輸 支持TCP Server（服務器）模式 支持DHCP Server |
|
|
支持電力101、104協議傳輸 |
||
|
支持宏電DDP協議，宏電RDP（下位機配置管理）協議 |
||
|
支持DNS解析 |
||
|
通道功能 |
支持1~4個數據中心 支持多中心、主備中心、輪詢中心通道傳輸方式 |
|
|
支持自定義注冊包、心跳包、數據間隔、數據包大小等通到數據優化傳輸功能 |
||
|
衛星定位 |
支持GPS/BD定位功能 |
|
|
數據轉發 |
數據轉發 |
支持NAT，支持VPN和modem端口映射，路由 |
|
可靠性 |
鏈路檢測 |
支持ICMP、心跳包檢測 |
|
參數備份 |
支持參數備份及導入 |
|
|
看門狗 |
硬件看門狗，系統狀態自檢 |
|
|
管理維護 |
配置 |
支持頁面本地配置，支持配置導入、導出 |
|
升級 |
支持本地網口升級、CFE升級、遠程FTP升級、DDP升級 |
|
|
調試 |
支持打印日志分級控制，支持詳細數據報文顯示 |
|
|
支持遠程獲取syslog日志 |
||
|
支持多串口獨立工作，DEBUG調試不影響數據串口 |
||
|
對時 |
支持基站自動對時，手動對時，NTP服務器對時 |
|
|
網絡診斷 |
支持ping，tracert，tcping，底層數據抓包等網絡分析手段 |
|
|
指示燈 |
支持LED狀態監測（顯示電源、網絡類型、數據收發等狀態） |
|
|
日志 |
支持關鍵日志存儲功能 |
