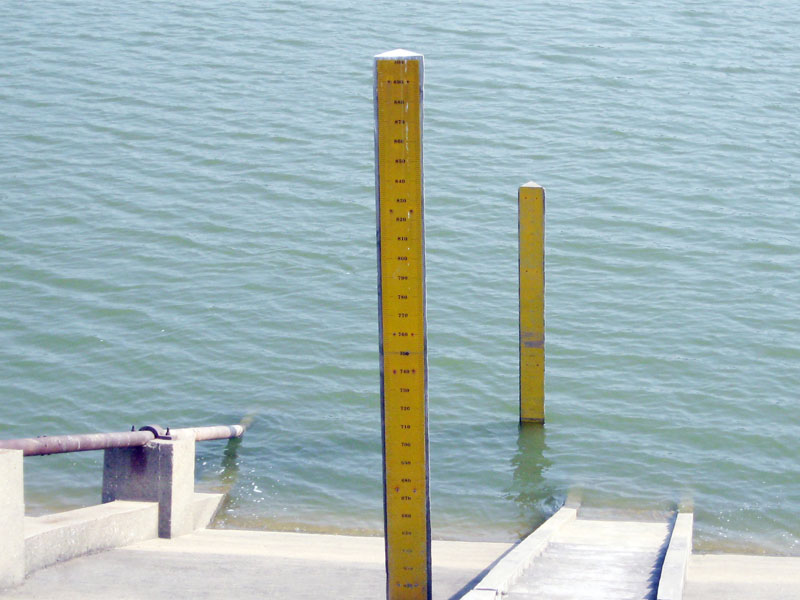

實現每一個管網監控點之間實時連接，并降低了通信費用。

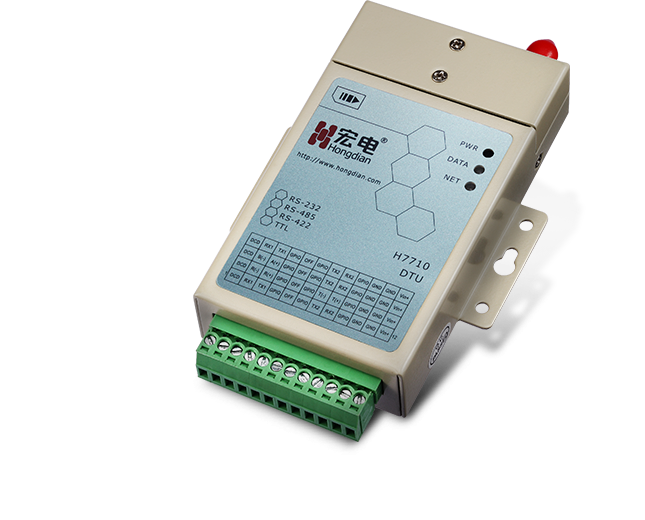

經典再升級 新一代4G DTU
更高的傳輸速率、更豐富的數據形式（圖像、視頻、音頻等）
● 支持RTU與DSC透明數據傳輸
● 支持宏電DDP傳輸協議，配合DDP協議開發包簡化開發難度
● 通過宏電DDP協議可實現數據傳輸、遠程參數配置、重啟動控制
● 支持串口AT協議，可在運行過程中切換到AT狀態，進行參數配置、重啟控制式
支持短信通信，輕松遠程告警、控制，提升運營效率
● 支持TCP/UDP/短信三種通信方式
● 短信支持7bit、8bit、UCS2編碼，可以進行中文短信收發
● 短信號碼支持國際區號及本地號碼
支持專網接入，數據傳輸更安全
● 支持移動運營商的APN專網
● DSC尋址方式支持固定IP地址和域名
● 支持獲取移動專網的指定IP
M2M云平臺管理，足不出戶，遠程故障診斷、維護、升級
● 設備故障告警，提升偏遠地區設備在線率
● 支持SIM卡管理，無需固定IP，提升規?；芾砟芰?/p>
● 遠程升級，故障自恢復，確保傳輸管道通暢
● 多重加密技術，確保通信鏈路數據安全
● 設備遠程管理、維護，降低運維成本，提升效率
● 支持網管功能，流量可控，可管，降低運維成本
● 自動生成業務統計報表，為運營決策提供有力依據
多種接口選擇，兼容所有串口下位機
支持TTL/RS-232/RS-422/RS-485任意一種
TTL
RS-422
RS-232/RS-485
工業級品質，7×24h穩定傳輸
● 產品器件均由知名供應商提供，品質可靠
● 采用工業級設計，通過EMC四級測試，確保傳輸穩定性

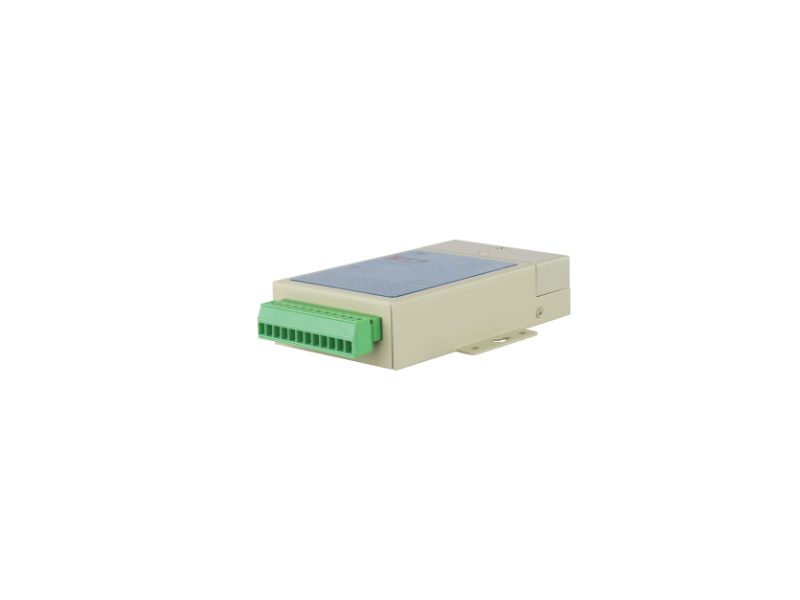

科學的外觀設計，體積小而輕巧，無安裝空間要求
● 產品體積小至93x54x22mm，重量僅150g，輕松實現各種環境的快速安裝
● 產品采用科學、人性化的外觀設計，安裝支架與外殼一體化，大大提高項目現場的安裝效率
技術規格
| 硬件規格 | 規格說明 | 備注 |
|
產品型號 |
H7710 |
|
|
網絡 |
支持網絡 |
5G/4G |
|
設備接口 |
天線接口 |
SMA-K(陰頭) |
|
SIM卡 |
1.8V/3.0V |
|
|
串行數據口 |
RS-232/RS-485/RS-422/TTL(雙串口) |
|
|
串行數據速率 |
標準300～115200bps |
|
|
接口端子 |
3.5mm可插拔接線端子（14～24AWG線） |
|
|
功能特性 |
基本功能 |
支持PPP、TCP/IP協議棧 |
|
支持透明傳輸及宏電DDP協議傳輸 |
||
|
支持電信運營商APN/VPDN專網 |
||
|
支持固定IP和動態域名數據中心 |
||
|
支持7bit/8bit/UCS2短信編碼 |
||
|
支持數據、短信、電話振鈴、定時上下線等多種工作模式節省功耗 |
||
|
支持透明TCP/UDP/SMS，DDP+TCP/UDP等多種通訊方式 |
||
|
支持多通道同時在線、數據和短信通道互備份、數據和數據互備份 |
||
|
支持最高115200bps串口波特率 |
||
|
支持移動運營商的APN或VPDN專網 |
||
|
工業級5G/4G/3G/2G無線通訊模塊 |
||
|
12pin可插拔端子排適合工業應用現場 |
||
|
增強功能 |
支持宏電串口RDP協議，滿足下位機通用化管理和通訊 |
|
|
|
支持宏電 WMMP 協議，滿足宏電云平臺遠程統一管理 |
|
|
|
支持宏電 DDP 協議，格式短信遠程批量管理設備 |
|
|
供電電源 |
工作電壓 |
+5V～+36VDC |
|
功耗 |
待機功耗 |
約30mA@+12VDC （功耗因網絡制式不同會有變化） |
|
物理特性 |
尺寸 |
112.3mm×70mm×22mm(含螺絲高度) |
|
重量 |
約190g |
|
|
工作環境溫度 |
-30℃～+70℃ |
|
|
存儲溫度 |
-40℃～+85℃ |
|
|
相對濕度 |
≤95%（無凝結） |
|
軟件功能 |
功能分類 |
功能說明 |
|
網絡通訊 |
撥號聯網 |
支持上電自動撥號 支持按需撥號、定時上下線 支持APN/VPDN專網傳輸方式. 支持CHAP、PAP認證 |
|
通道功能 |
支持1~5個通道中心 支持多中心、主備中心方式通訊 支持SMS（短信）傳輸方式 支持云管理通道，滿足遠程統一批量管理需求 支持自定義注冊包、心跳包、串口數據分包 |
|
|
通訊協議 |
內嵌TCP/IP協議棧 支持IP/ICMP/PPP協議 支持TCP/UDP通訊方式，支持數據透明傳輸 支持TCP Server (服務器)模式 支持宏電DDP協議，宏電RDP (下位機配置管理)協議 支持DNS解析 支持MQTT協議 支持DDP協議，對數據進行封裝 |
|
|
配置管理 |
配置 |
支持一體化工具盒本地配置，支持配置導入、導出功能 支持宏電Wedora設備云平臺遠程管理配置 支持手機SMS (短信)遠程配置 |
|
升級 |
支持本地串口升級、遠程云管理升級、遠程FTP升級等多種升級方式 |
|
|
調試 |
支持打印日志分級控制，支持中文日志 支持多串口獨立工作，DEBUG調試不影響數據串口 |
